Регулятор тяги Regulus RT4P 3/4" для твердотопливных котлов

Регулятор тяги для твердотопливных котлов, работающих на дровах, угле и твердотопливных брикетах. Шкала регулировки от 30 до 90°C. Регулятор тяги автоматически контролирует тягу твердотопливного котла, и модулирует интенсивность горения, обеспечивая, таким образом, поддержание температуры воды в котле на нужном уровне, значительную экономию расхода топлива.

Регуляторы тяги предназначены для регулировки мощности тяги котлов на твердом топливе, что происходит путем управления клапаном подачи воздуха в камеру сжигания. При изменении температуры цепочка приоткрывает либо закрывает доступ воздуха, контролируя процесс горения топлива в котле.

Установка и монтаж:

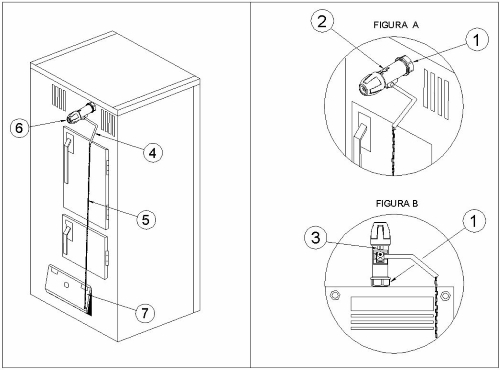

1. Закрутить соединение 3/4" (1) на специальной муфте,установленной на котле. Сжать до конца устройство, для обеспечения герметичности и возможности регулировки. При горизонтальном монтаже, регулятор должен крепиться таким образом, чтобы указательная стрелка (2) находилась вверху. При вертикальном монтаже (рис.B) установить устройство с прорезью (3) повернутой к фронтальной части котла.
2. После снятия пластикового стержня с седла регулятора, вставить шестигранный рычаг (4) с цепочкой (5). Если поддерживающий элемент рычага регулятора не устанавливается, то нужно установить его снова, обращая внимание на соблюдение правильного направления монтажа.
3. После установки ручки регулятора (6) на 60°C, заблокировать ручку с цепочкой, в положении слегка наклоненной книзу таким образом, чтобы цепочка расположилась на той же оси соединения, находящейся на дверце тяги. (7)
4. Настройка регулятора заключается в регулировке длины цепочки, зафиксированной на дверце тяги котла.
   Установите ручку регулятора на 60°C.
   Включите котел, держа дверцу тяги открытой.
   Как только котел достигнет 60°C, через несколько минут стабилизации температуры, закрепите цепочку на дверце тяги таким образом, чтобы она оставалась открытой на 1 мм.
   На этом настройка окончена. Теперь установите ручку на желаемую температуру.
